Fertigung & Prüftechnik

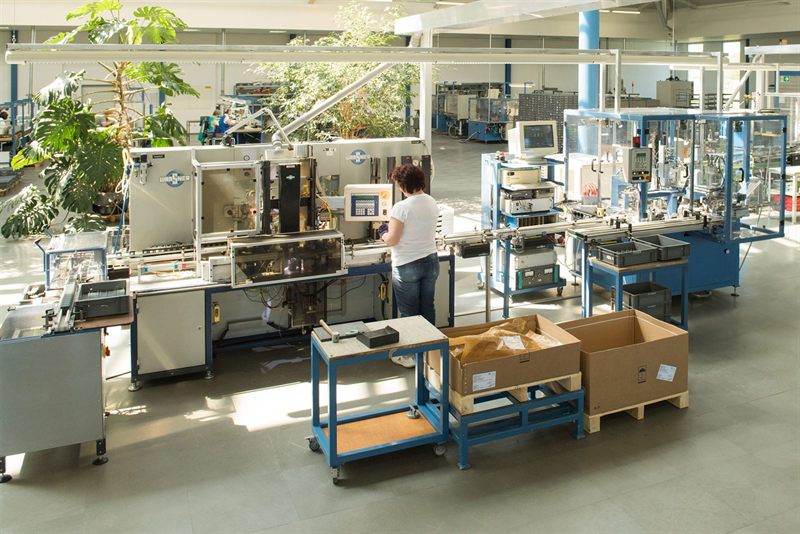

STEGER verbindet Entwicklung, Fertigung und Prüfung in Deutschland: automatisierte Wickel- und Imprägnierprozesse, Verguss und 100 % elektrische Endprüfung unter einem Dach. Diese Fertigungstiefe ist die Grundlage für reproduzierbare Qualität, vom Prototyp zur Serie.
Wickeln, Löten, Imprägnieren, Vergießen und Prüfen im eigenen Haus.

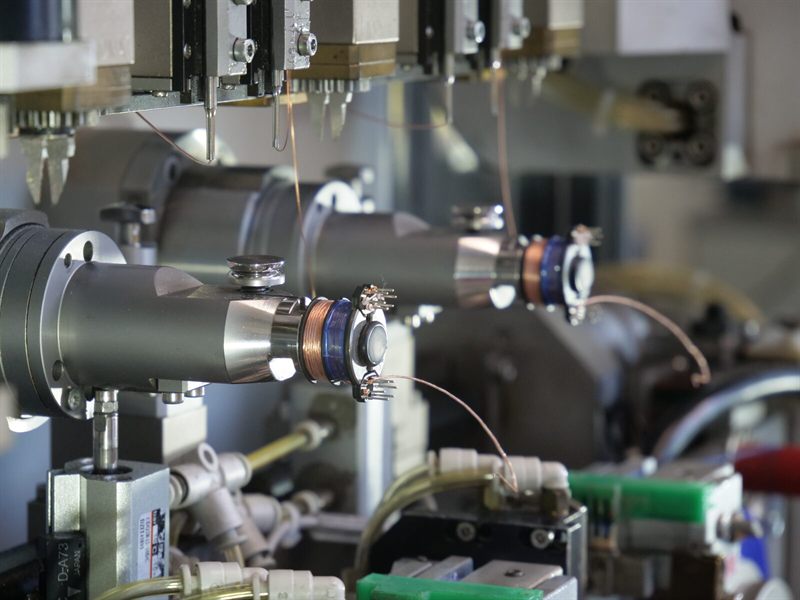

Wickeln
Automatisierte Wickelprozesse für reproduzierbare Lagenaufbauten, von SMD-Kleinstbauformen bis zu Leistungsübertragern.

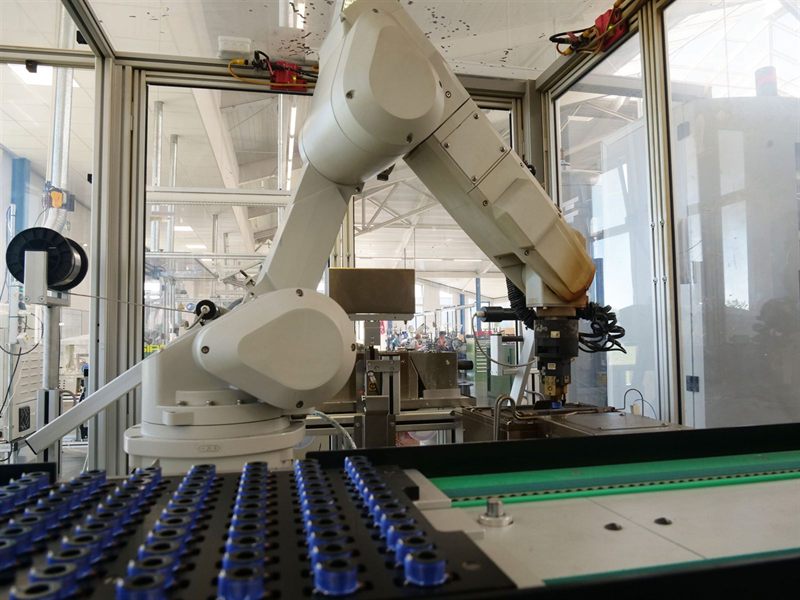

Löten & Verbinden
Roboterlötsystem für PIN-orientiertes Löten, selektive PIN-Führung, Ultraschallschweißen und Kleben. RoHS-konform oder bleihaltig.
Imprägnieren
Vollautomatische Vakuumimprägnierung mit einem Durchlauf von 8.000 Stück pro Schicht; Spezialimprägnierung für TE-freie Baugruppen.

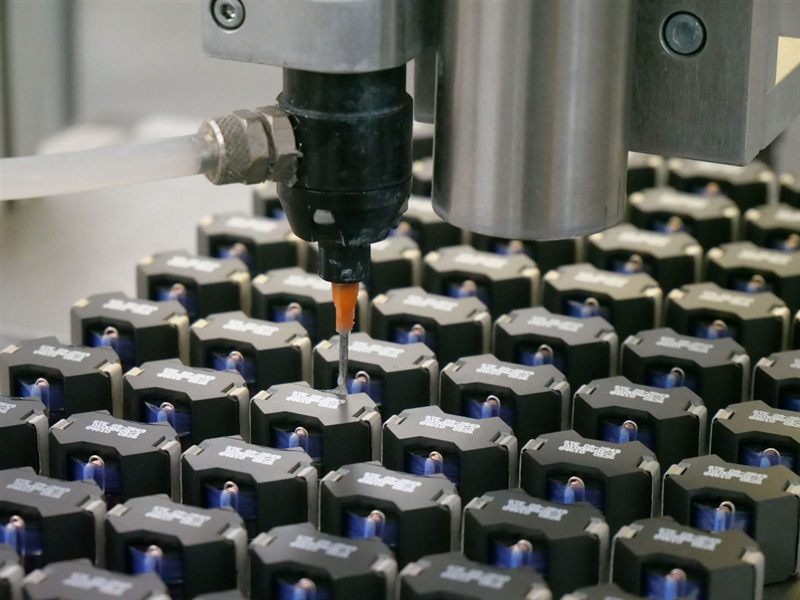

Vergießen
Verguss unter Vakuum oder Atmosphäre; elastischer Verguss für hohe Temperaturableitung.
Prüfen
100 % elektrische Endprüfung, Erfassung und Archivierung der Messwerte je Bauteil, aggregiertes Prüfprotokoll je Los.
Unsere Mess- und Prüfverfahren.
Definierte Messverfahren und Prüfprotokolle für verlässliche und rückverfolgbare elektrische Eigenschaften.

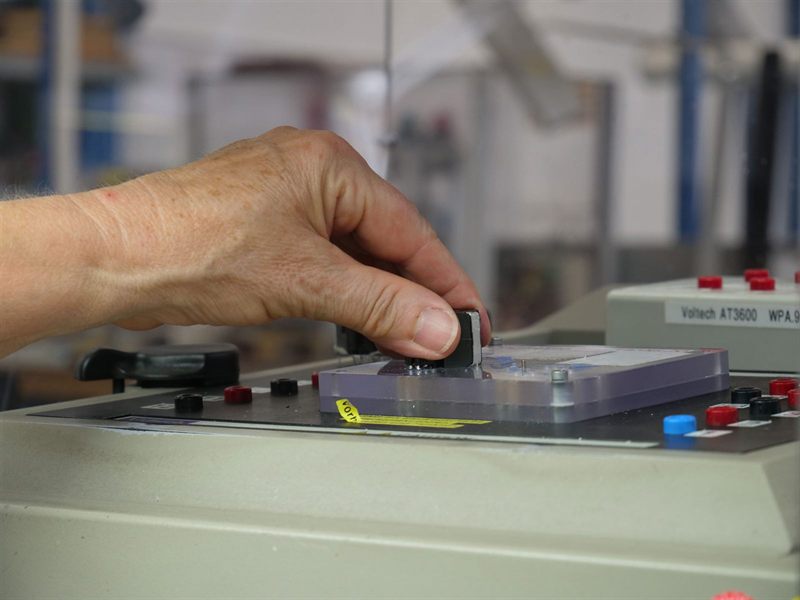

Automatische Wickelgüter-Prüfsysteme
- Induktiver Prüflingstest
- Prüfspannung bis max. 30 kV
- Messung von L, C, R, Q, D etc.
- Dokumentierte Messergebnisse

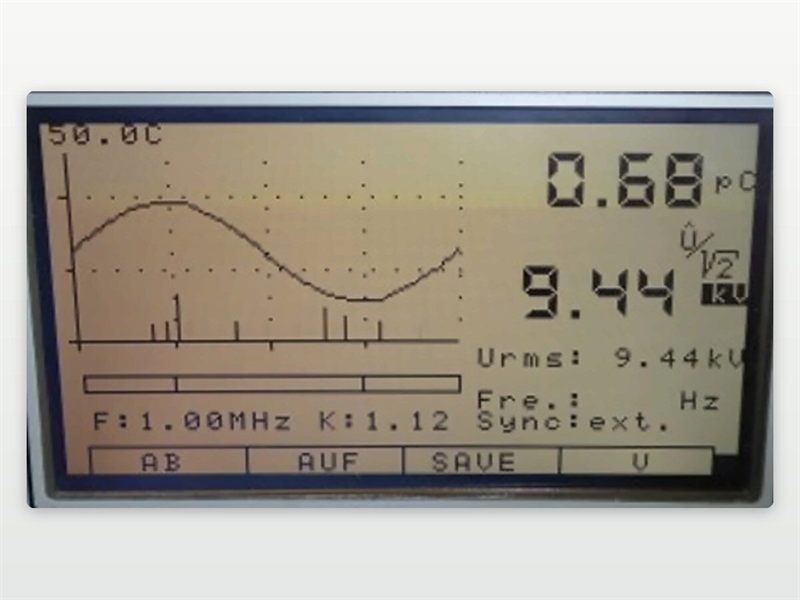

Teilentladung zwischen den Wicklungen
- TE-Messung nach IEC 60270
- AC-Prüfspannung bis 30 kV
- Empfindlichkeit < 1 pC
- Dokumentierte Messergebnisse
Bei Ansteuer- und Isolationsübertragern muss die elektrische Trennung zwischen den Wicklungsgruppen zuverlässig halten, bei Ansteuerübertragern häufig zwischen Steuer- und Leistungspotenzial. Die angelegte AC-Prüfspannung beansprucht die Hauptisolation zwischen den Wicklungsgruppen sowie, abhängig vom Aufbau, gegen Kern oder Schirm. So werden lokale Schwachstellen an den Isolationswegen der galvanischen Trennung unter definierten Prüfbedingungen messbar.

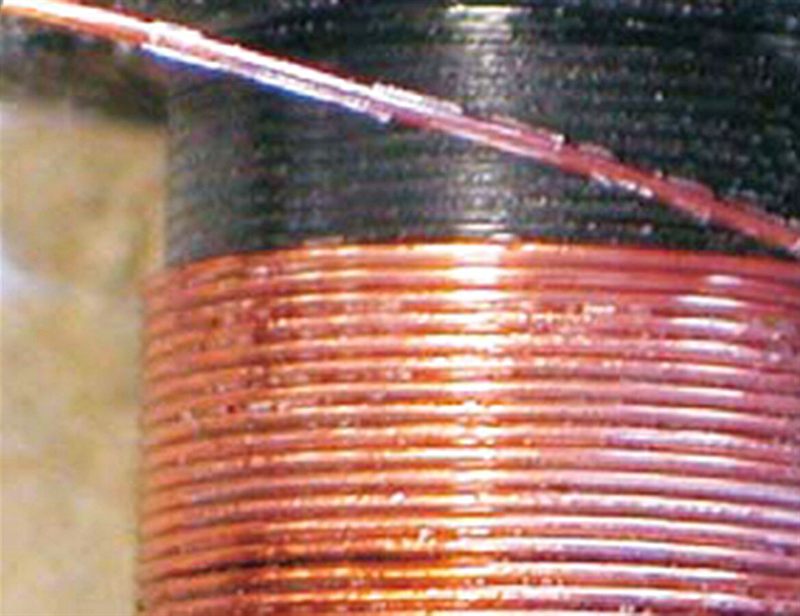

Teilentladung innerhalb der Wicklung
- Prüfung von Windungs- und Lagenisolation
- Induzierte Prüfspannung
- Variable, erhöhte Prüffrequenz
- Dokumentierte Messergebnisse
Diese Prüfung betrachtet die Isolationswege innerhalb einer Wicklung: zwischen benachbarten Windungen und, je nach Aufbau, zwischen Lagen. Die Prüfspannung wird in der Wicklung induziert; eine erhöhte Prüffrequenz begrenzt die magnetische Übererregung des Kerns und ermöglicht die erforderliche Prüfspannung. So werden Schwachstellen gezielt beansprucht, die eine Prüfung der Hauptisolation nicht mit derselben Aussage erfasst. Die Messtechnik dafür ist seit 2003 im Haus.

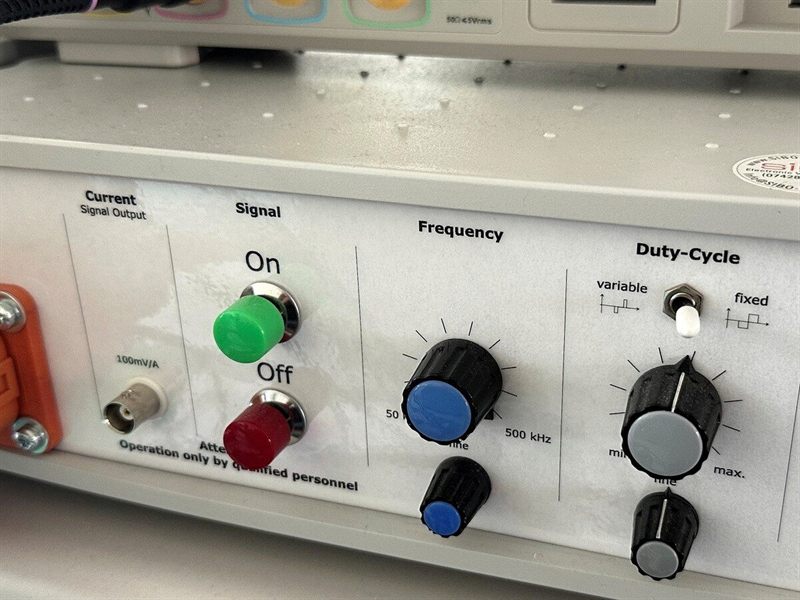

Frequenzgenerator
- Frequenzbereich bis 500 kHz
- Ausgangsspannung bis 10 kVss
- Für Hochfrequenz- und Resonanzanwendungen
Der Frequenzgenerator am eigenen Prüfplatz liefert die erhöhte Frequenz für Tests der Leistungsfähigkeit unserer Übertrager. Mit entsprechendem Kernmaterial sind unsere Übertrager für Übertragungsfrequenzen bis 900 kHz ausgelegt; die interne Entwicklung arbeitet derzeit mit bis zu 500 kHz.
Prüfen nach Norm und Zeichnung
Geprüft wird nach Ihrer Zeichnungsvorgabe und den einschlägigen Normen, unter anderem IEC 60270 (Teilentladung), auf Wunsch auch nach MIL-STD-Prüfmethoden.

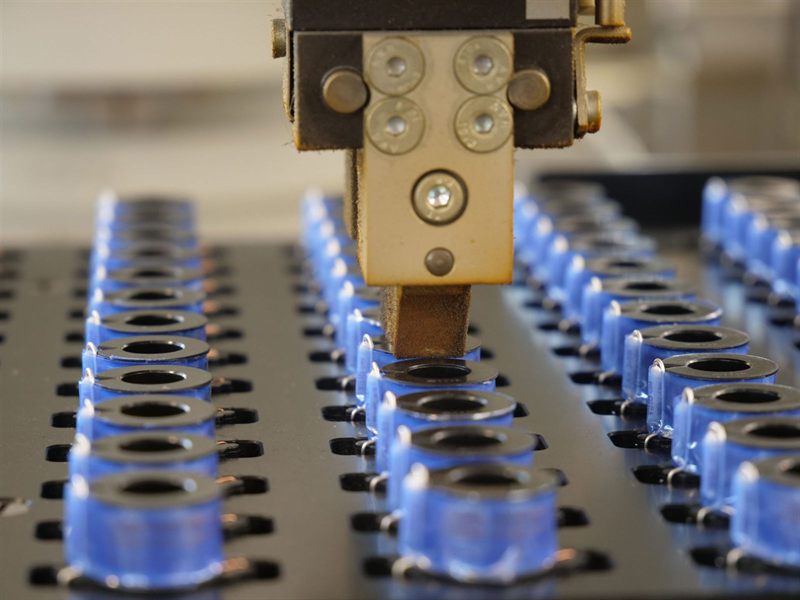

Von der Musterfertigung zur reproduzierbaren Serie.
Unsere Prozesse sind nach ISO 9001 zertifiziert, und Luftfahrtkunden auditieren die Fertigung regelmäßig in mehrtägigen Vor-Ort-Audits. Von dieser Prozessqualität profitiert jedes Bauteil, das unser Haus verlässt, ob es in ein Flugzeug, eine Fertigungsanlage oder einen Umrichter eingebaut wird.
Auslegung für die Anwendung.
Entwicklung, Prozessplanung und Qualitätssicherung stimmen Materialwahl, Wickelaufbau und Prüfstrategie auf die Anwendung ab.
- Anwendungsgerechte Auslegung und Materialwahl
- Prozesssichere Fertigung mit klarer Prüfstrategie
- Skalierbar von Muster bis Serie
- Rückverfolgbarkeit über Serien- und Chargennummern
Lassen Sie uns über Ihre Anforderung sprechen.
Ob Koppelkapazität, TE-Festigkeit oder Bauraum: Schicken Sie uns Ihre Spezifikation oder beschreiben Sie das Problem. Wir melden uns mit einer technischen Einschätzung.
